Как Подключить Adsl Модем
Настройка модема в режиме Routing (маршрутизатор) и при использовании инкапсуляции PPPoE Настройка модема в режиме Routing (маршрутизатор) и при использовании инкапсуляции PPPoA Настройка модема в режиме Routing (маршрутизатор) и при использовании инкапсуляции Ethernet Настройка модема в режиме Bridge (мост) Настройка модема для работы на линии с охранно-пожарной сигнализацией Выбор режима модуляции
Какую информацию необходимо иметь пользователю перед началом настройки модема?
- Значения VPI (идентификатор виртуального пути) и VCI (идентификатор виртуального канала);
- Мультиплексирование (LLC или VC);
- Тип инкапсуляции (PPPoE, PPPoA, RFC1483 или Ethernet);
- Логин (User Name) и Пароль (Password) для входа в Интернет;
- Режим подключения: Routing (маршрутизатор) или Bridge (мост).
Данные параметры являются обязательными, и узнать их можно в службе технической поддержки компании, которая вам предоставляет подключение к сети Интернет.
Далее рассмотрим разные варианты настройки ADSL-модема.
Самостоятельную настройку подключения модема к Интернету будем производить через встроенный веб-конфигуратор.
Перед настройкой модема рекомендуем выполнить сброс настроек на заводские установки с помощью кнопки RESET (Сброс).
- Включите модем и дождитесь его загрузки (индикатор PWR/SYS должен гореть зеленым цветом);
- Нажмите и удерживайте кнопку RESET на устройстве до тех пор, пока индикатор PWR/SYS не начнет мигать;
- Отпустите кнопку RESET и дождитесь загрузки модема.

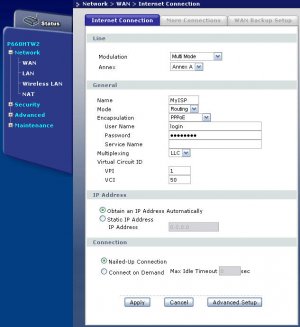

Подключитесь к веб-конфигуратору модема и зайдите в меню Network > WAN для настройки параметров подключения к Интернету.
- В поле Mode (Режим) установите режим подключения Routing (Маршрутизатор);
- В поле Encapsulation (Инкапсуляция) укажите PPPoE;
- В полях User Name и Password укажите соответственно логин и пароль для доступа в Интернет;
- Параметр Service Name (Имя службы) является необязательным, и вы можете оставить это поле пустым, если ваш провайдер не предоставил его.
- В поле Multiplexing (Мультиплексирование) укажите значение, которое использует ваш провайдер (LLC или VC);
- В полях VPI/VCI укажите значения параметров, которые использует ваш провайдер.
Если IP-адрес модема в глобальной сети (IP-адрес на порту WAN) нужно указать вручную, то в разделе IP Address укажите Static IP Address (Статический IP-адрес) и в поле IP Address впишите IP-адрес.
Если IP-адрес модема в глобальной сети назначается автоматически, то оставьте значение Obtain an IP Address Automatically (Получить IP-адрес автоматически), чтобы модем автоматически получал от провайдера IP-адрес для работы в Интернете.
Нажмите кнопку Apply (Применить) для сохранения настроек.
Приведем пример настройки модема для подключения к СТРИМ через PPPoE:
